Skema Rangkaian Radio AM / SW Sensitif 6 Transistor

Skema ini merupakan skema radio jadul dengan jenis transistor yang masih berbentuk tabung. Namun untuk kualitas, sensitifitas dan keawetannya, radio penerima AM dan SW ini cukup bisa diandalkan.

Di beberapa daerah, radio gelombang AM memang masih tetap mengudara. Oleh karena itu, jika sobat ingin mencoba merangkai sebuah radio AM / SW yang cukup handal, skema ini bisa dijadikan alternatif. Dengan catu daya DC 6 volt saja (4 buah baterai 1.5 volt), radio ini bisa menghasilkan suara yang cukup keras dan berkualitas. Kelebihan lainnya, radio ini sangat sensitif saat menerima sinyal dari stasiun radio yang jauh atau sinyal kecil.

Berikut adalah skema radio AM 6 transistor selengkapnya:

Rangkaian Radio AM / SW Sensitif  6 Transistor

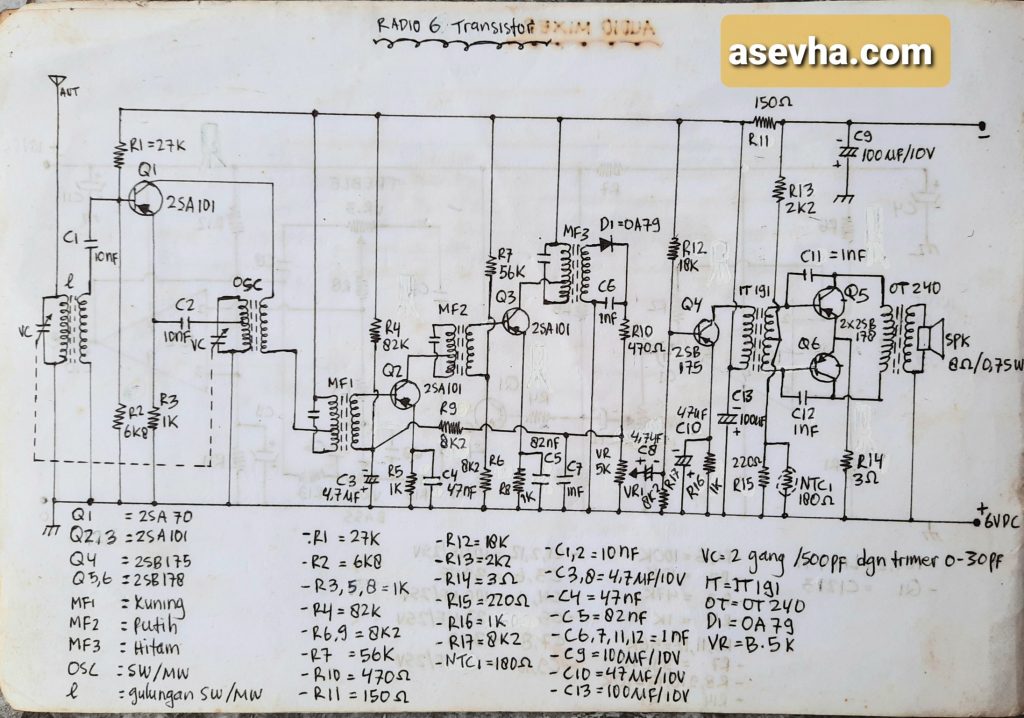

Skema Radio AM & SW 6 Transistor

Pada skema di atas dapat dilihat bahwa radio penerima AM & SW ini menggunakan transistor legendaris jenis PNP. Transistor-transistor tersebut biasanya berbentuk tabung. Jika sulit didapatkan untuk saat ini, kita masih tetap bisa merangkainya dengan transistor jenis lain yang mirip-mirip, banyak kok. Silahkan cari saja persamaan transistor-transistor tersebut di internet beserta datasheetnya. Semoga bermanfaat.
