Skema Pemancar Mini Radio SW 10 Watt 1 Transistor

Bagi kamu yang ingin mencoba merakit sebuah pemancar radio SW kecil-kecilan untuk siaran, brik-brikan atau berkomunikasi, di postingan ini saya akan membagikan skemanya. Rangkaian pemancar SW mini ini bekerja pada band SW (Short Wave) dengan frekuensi antara 1.6 MHz sampai 30 MHz pada radio SW.

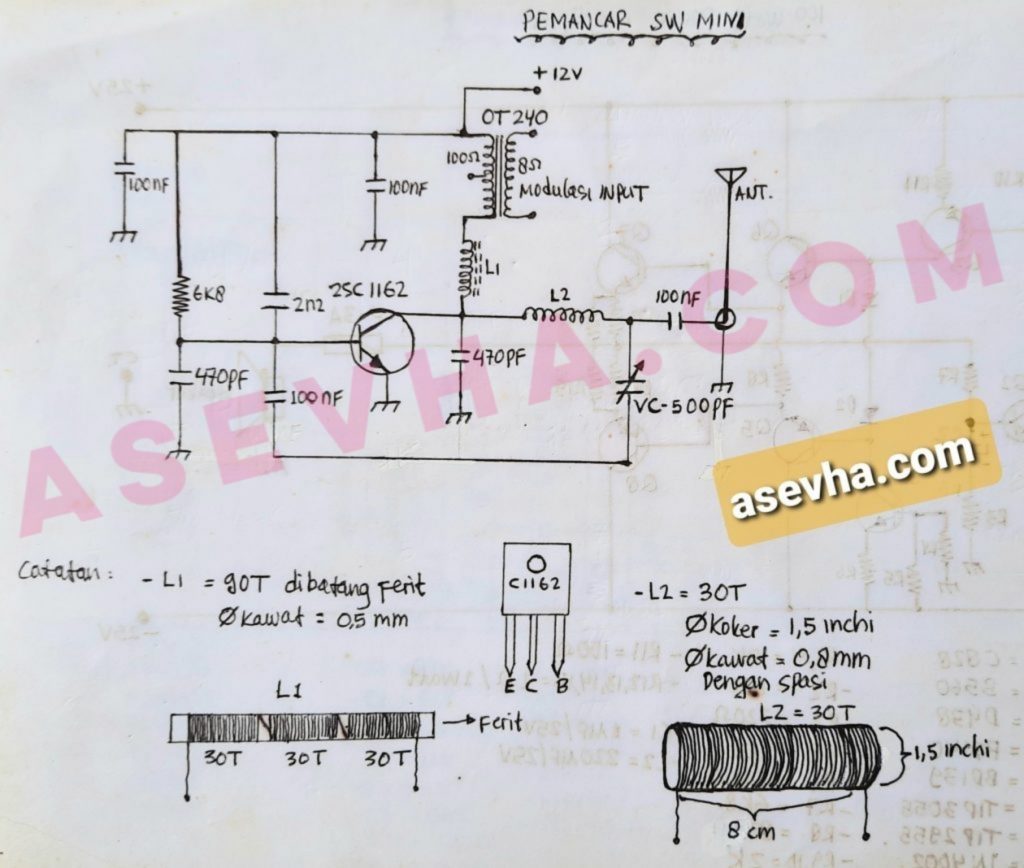

Pemancar Mini Radio SW 10 Wat
Pemancar Mini Radio SW 10 Watt

Komponen aktif yang digunakan pada pemancar mini SW ini hanya menggunakan 1 buah transistor jenis NPN, yaitu 2SC1162 dengan daya keluaran maksimal 10 Watt. Transistor jenis ini sangat banyak di pasaran dengan harga yang murah serta banyak juga pengganti lainnya yang kompatibel.

Pinout Transistor 2SC1162
Pinout Transistor 2SC1162

Lihat Skema Elektronika Lainnya Disini: https://asevha.com/category/elektronika

Skema ini merupakan rangkaian osilator sekaligus final untuk pemancar radio SW. Untuk menghasilkan daya keluaran yang lebih besar, kita memerlukan rangkaian tambahan lain dengan menggunakan transistor berdaya lebih besar.

Nah, cukup mudah bukan dengan skema pemancar mini SW di atas? Semoga bermanfaat bagi kamu yang sekarang sedang belajar merakit pemancar radio gelombang SW.
