Skema Pre-Amp Head Stereo IC LA3160

Setelah sebelumnya saya posting tentang Rangkaian Pre-amp Head Stereo dengan IC LA3161, maka pada postingan ini, saya akan bagikan rangkaian pre-amp head stereo dengan IC yang sejenis dan hanya beda seri saja, yaitu IC LA3160. Kelebihan rangkaian pre-amp head dengan memakai IC ini selain simple, juga menghasilkan noise yang rendah atau low noise.

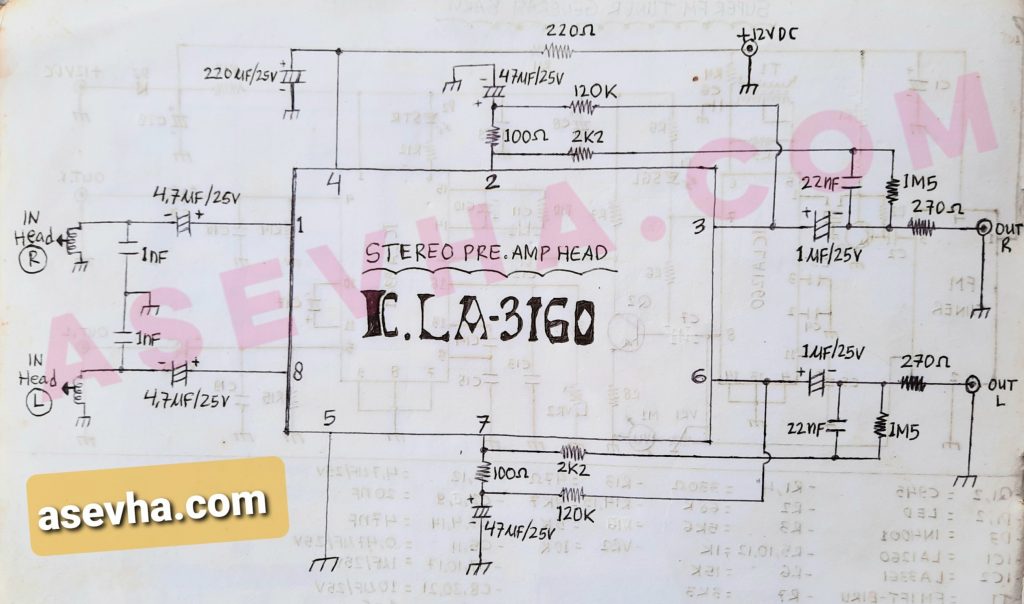

Skema Pre-Amp Head Stereo IC LA3160
Skema Pre-amp Head Stereo IC LA3160

Pre-amp head adalah rangkaian yang digunakan untuk memperkuat komponen head pada tape pemutar kaset. Dari pre-amp head ini, sinyal audio kemudian dikirimkan ke bagian selanjutnya, misalnya rangkaian galaxy, tone control, equalizer, giga bass dll, baru kemudian diteruskan ke penguat audio akhir berupa power amplifier sebelum menuju ke speaker yang dapat kita dengar.

IC LA3160 & LA3161 merupakan jenis IC preamplifier low noise 2 kanal alias stereo. IC ini biasanya berbentuk sisir dengan kaki berjumlah 8 buah.

Pinout IC LA 3160
Pinout IC LA 3160

Bagi kamu yang ingin mencoba merangkai tape pemutar kaset sendiri, skema pre-amp head ini bisa dijadikan pilihan, karena komponen aktif berupa IC LA3160 ini sangat banyak di pasaran dengan harga yang murah. Semoga bermanfaat.
