Skema Lampu Flasher, Lampu Sein, Lampu Kedip Tipe Ronica SC-121

Lampu flasher adalah lampu yang menyala berkedip secara teratur. Secara umum lampu ini biasanya ditemukan pada lampu sein kendaraan seperti motor atau mobil sebagai indikator lampu tanda belok kanan / kiri. Aplikasi lainnya misalnya pada lampu di palang pintu perlintasan rel kereta api, kita biasanya melihat lampu yang berkedip-kedip saat pintu ditutup tatkala kereta hendak melintas.

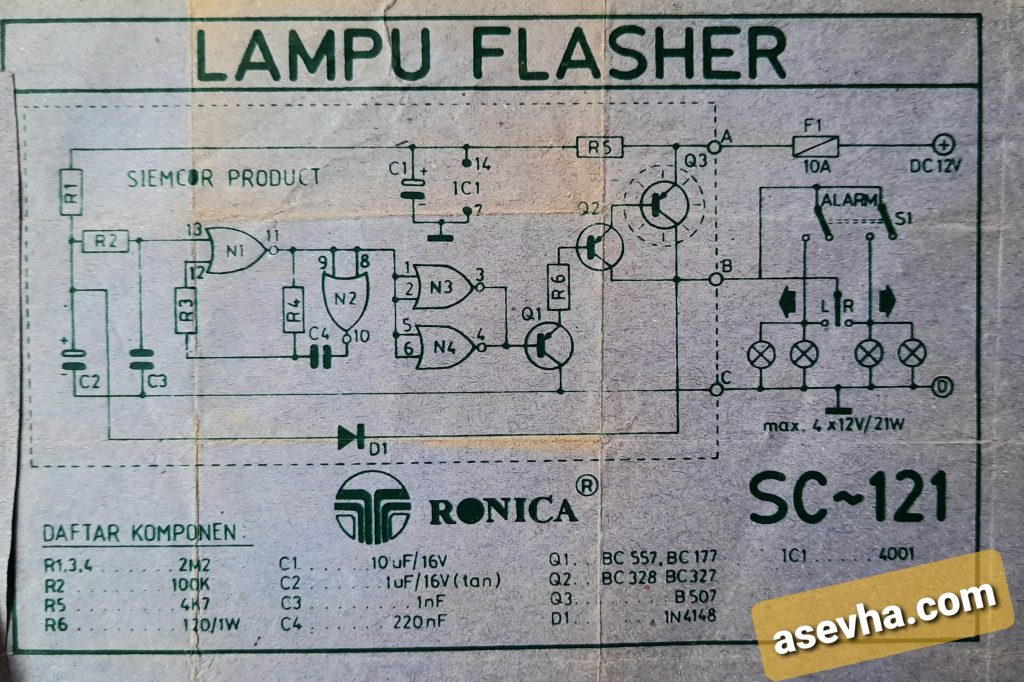

Skema Lampu Flasher Ronica SC-121
Skema Lampu Flasher Ronica SC-121

Rangkaian lampu flasher ini hanya ditenagai dengan 1 buah IC yang cukup populer yaitu IC 4001 serta 3 buah transistor, yang cukup untuk bisa menyalakan 2 buah lampu 12 volt dengan daya 21 Watt secara bergantian. Sumber daya listrik untuk rangkaian ini bisa diperoleh langsung dari aacu kendaraan.

Pinout IC 4011
Pinout IC 4011

Nah, semoga skema ini bermanfaat bagi kamu yang ingin merangkai lampu flasher secara DIY.

Lihat Skema Elektronika Lainnya Disini: https://asevha.com/category/elektronika
