Skema Rangkaian FM BOOSTER, Penguat Sinyal Antena Radio FM 2 Transistor

Jika radio FM kita kurang peka, budeg, gelombangnya sedikit dan tidak bisa menangkap sinyal lemah dari stasiun radio yang jauh, maka rangkaian FM Booster ini adalah salah satu solusinya. FM Booster adalah rangkaian elektronika yang digunakan sebagai penguat sinyal antena supaya sinyal radio yang lemah dapat ditingkatkan agar bisa diterima lebih baik pada perangkat radio Fm.

Skema rangkaian FM Booster ini hanya menggunakan 2 buah transistor yang mudah ditemukan di pasaran, yaitu MPS9426C, atau bisa juga diganti dengan transistor jenis lain, misalnya 2SC2570, 2SC2053 dan sejenisnya (transistor RF frekuensi tinggi). Dengan catu daya DC 12 volt / 200 mA saja, rangkaian penguat sinyal radio Fm ini cukup mumpuni dan bisa diandalkan. Sekarang saya juga masih menggunakan Fm booster ini pada radio Fm tuner saya agar dapat menerima siaran radio favorit dari luar daerah.

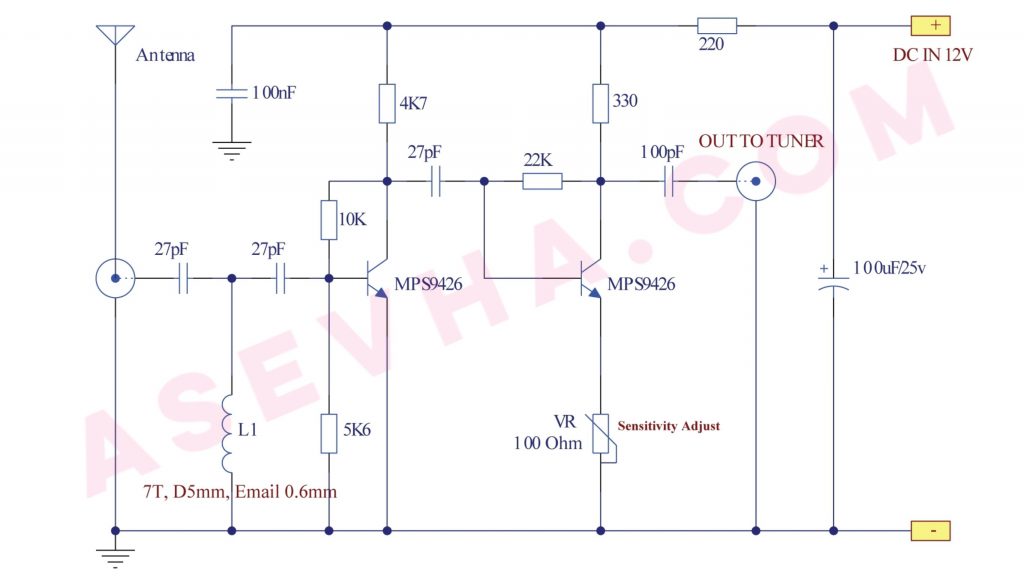

Berikut adalah skema rangkaian FM BOOSTER dengan 2 transistor:

FM BOOSTER, Penguat Sinyal Antena Radio FM 2 Transistor
Rangkaian FM Booster, Penguat Sinyal Radio FM

Untuk mengatur penguatan sinyal terbaik, aturlah trimpot 100 ohm hingga sinyal radio Fm yang lemah diterima lebih kuat.
