Skema Rangkaian Radio AM 3 Volt dengan 3 Transistor

Rangkaian penerima radio gelombang AM ini cukup simpel dan sederhana, kita bisa merakitnya hanya dengan 3 buah transistor saja. Ketiga transistor ini tipenya sama, yaitu FCS9011 atau C9011 yang sangat mudah ditemukan di pasaran atau toko elektronik dengan harga yang sangat murah. Untuk penalaan, kita bisa menggunakan varco jenis plastik atau varco cabutan dari radio bekas / rusak.

Skema radio AM ini dulu saya dapatkan dari radio saku milik saya. Karena sudah rusak, saya bongkar dan saya gambar skemanya. Memang saya tidak menggambarnya sampai ke bagian amplifier karena saat itu kode IC nya sudah tidak terlihat jelas, jadi takut salah gambar.

Radio AM ini cukup peka apalagi jika ditambah dengan antena eksternal atau dengan antena seutas kabel. Dengan hanya menggunakan catu daya DC 3 volt saja, atau dengan 2 buah baterai 1.5 volt, kita sudah bisa menikmati siaran radio AM kesayangan kita.

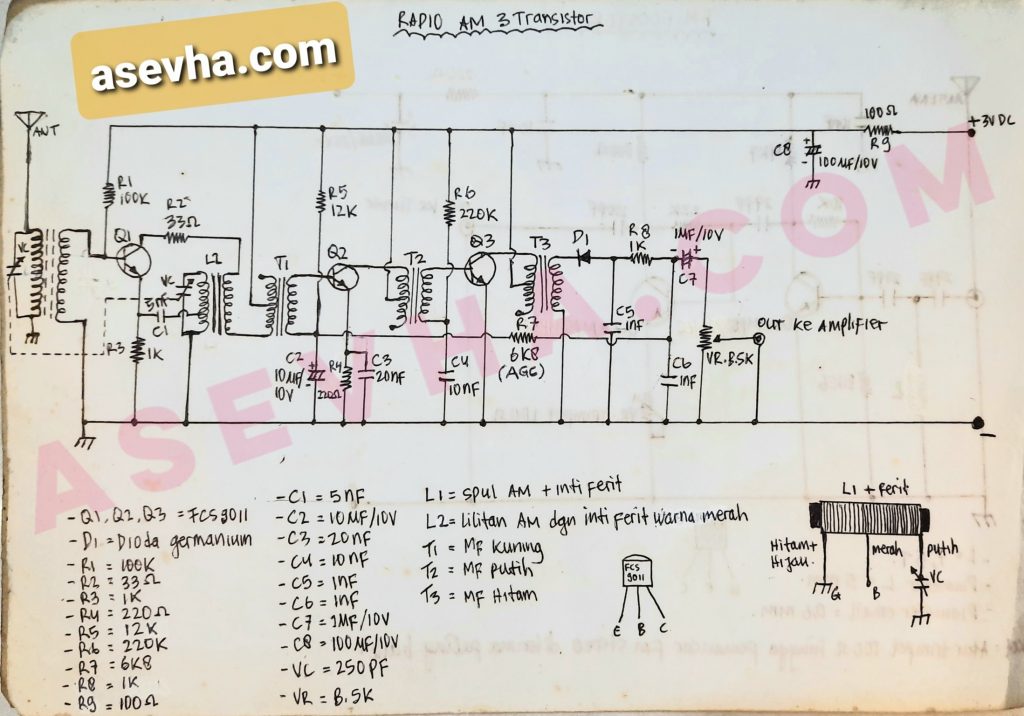

Berikut adalah skema lengkap Radio penerima AM 3 transistor:

Untuk dioda detektor (D1), pakailah jenis dioda germanium, misalnya OA79, 1N4148 dan sejenisnya. Semoga bermanfaat buat kamu yang sedang belajar elektronika.
